電動刷式自清洗過濾器簡介：

電動刷式自清洗過濾器是輸送介質管道上不可缺少的一種裝置。自清洗過濾器是一種利用濾網直接攔截水中的雜質，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入自清洗過濾器機體， 由于智能化（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高。通過對過濾器精度和流量的實驗研究，開發出九大系列幾十種規格型號，覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設備。

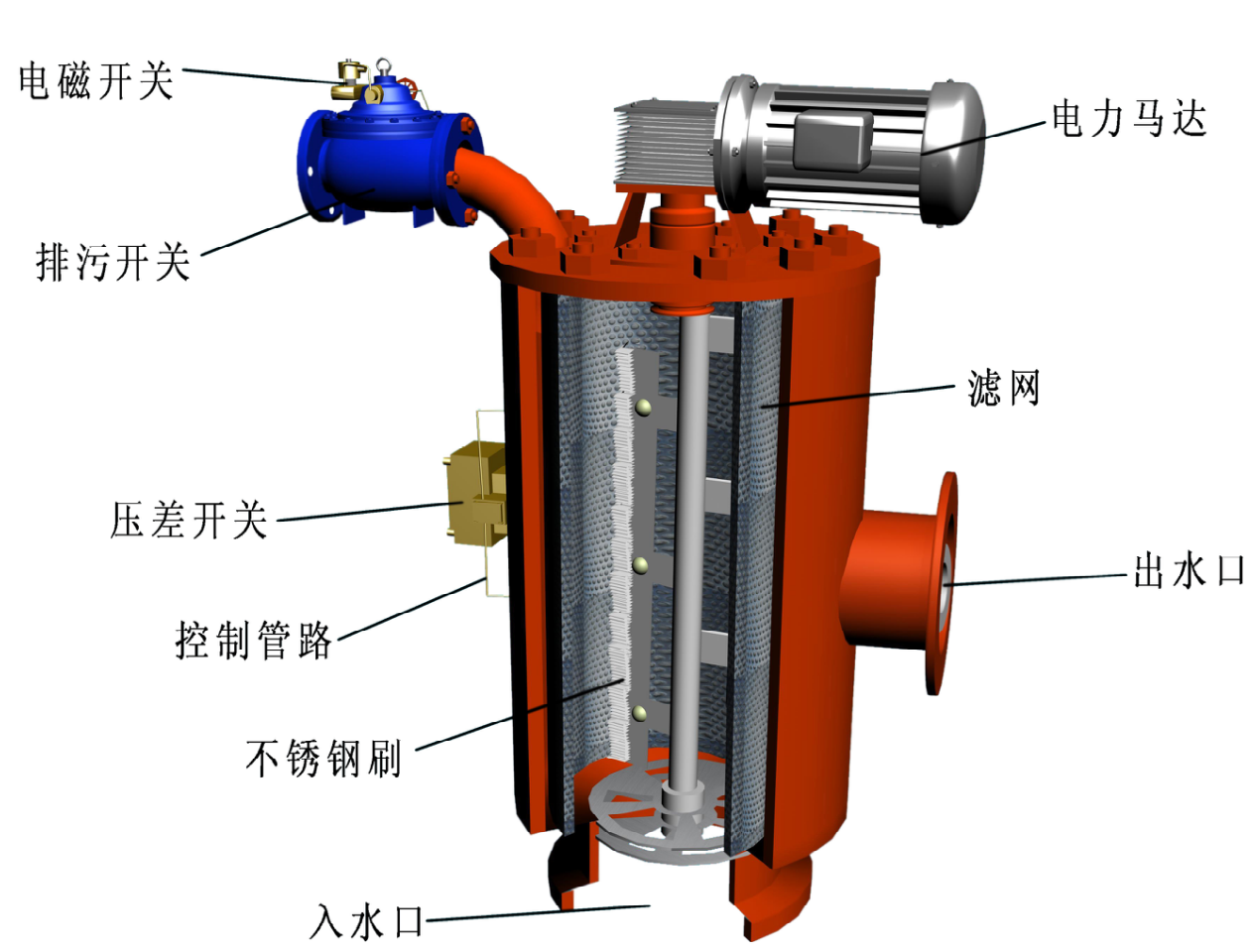

電動刷式自清洗過濾器工作原理如下：

電動刷式自清洗過濾器水由入口進入，首先經過粗濾網濾掉較大顆粒的雜質，然后到達細濾網。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。當自清洗過濾器的壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流，清洗閥打開，清洗室及吸污器內水壓大幅度下降，通過濾筒與吸污管的壓力差，吸污管與清洗室之間通過吸嘴產生一個吸力，形成一個吸污過程。同時，電力馬達帶動吸污管沿軸向做螺旋運動。吸污器軸向運動與旋轉運動的結合將整個濾網內表面清洗干凈。整個沖洗過程只需數十秒鐘。排污閥在清洗結束時關閉。過濾器開始準備下一個沖洗周期。

電動刷式自清洗過濾器工作狀態：

[ 過濾狀態 ]

自清洗過濾器液體從進口流入，條形刮刷緊貼于濾元網表面，液體通過濾網從濾元網表面向外流動，雜質被截留在內表面，液體從出口流出；隨著時間的推移，雜質逐漸增多，壓差上升，按設定壓差或定時清洗濾網。

[ 清洗狀態 ]

電機驅動刮刷做水平旋轉運動清洗濾網，刮刷旋轉時雜質被刷子清除順濾網流到過濾器底部，大比重雜質沉淀到集污腔。每次清洗由數次沖程組成，濾網表面清洗后，恢復過濾能力。清洗時正常過濾，流量不中斷。

[ 排污狀態 ]

多個清洗周期后，雜質積聚到一定量，定期打開排污閥，排出含高濃度雜質的廢液，如必要，也可回收。

電動刷式自清洗過濾器的特點：

自清洗過濾器采用316L不銹鋼燒結濾網，強度大、精度高、耐腐蝕，最高過濾精度可達2微米，具有處理量大，使用壽命長、清洗效率高等特點。本機采用智能壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸咐在濾網上的雜質微粒被轉動的清洗刷刷下，隨水流從排污閥排出，當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。

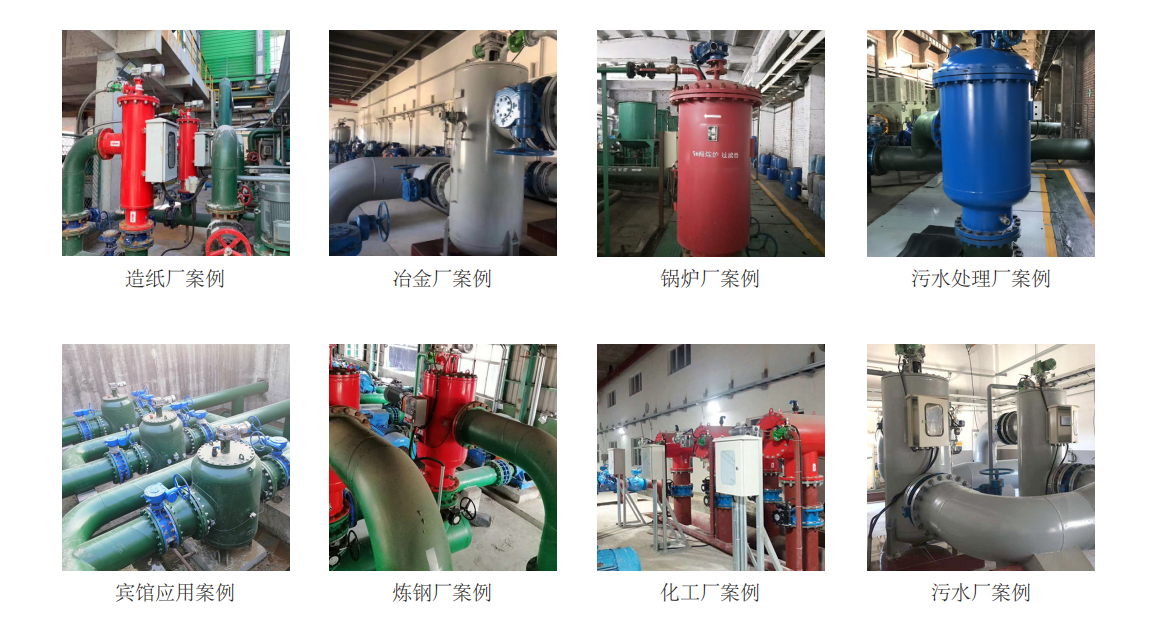

自清洗過濾器現場案例：
