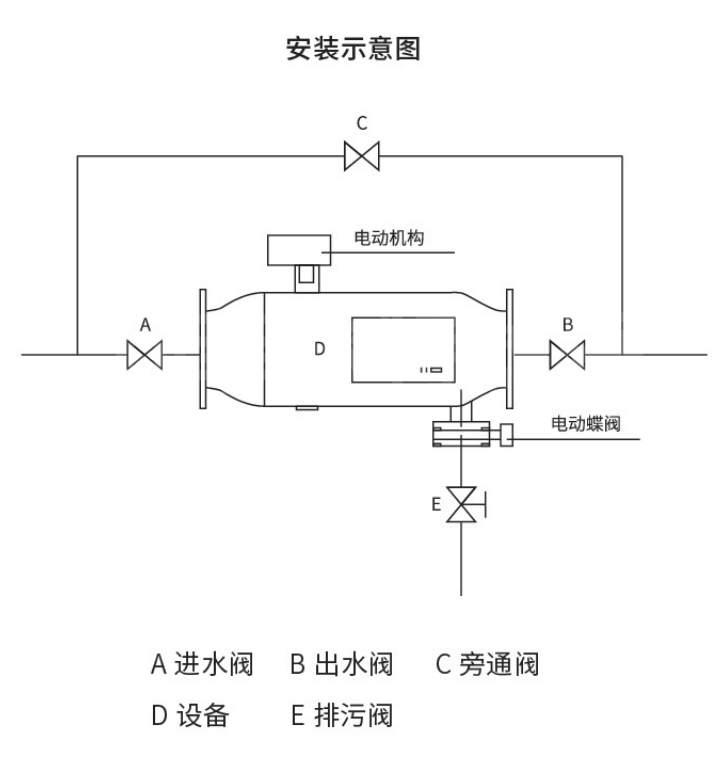

安裝注意事項

1、設備應采用旁通式安裝,以便設備在不停機狀態下檢修與維護。

2、本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接,當垂直安裝時,設備進水口朝上,水平安裝時,排污口朝下。

3、設備進水口、出水口、排污口均應加裝閥門(排污閥應為快速閥)。

4、設備之間凈距離不小于1500mm;設備與墻體凈距離不小于1000mm;設備與四周應留出不小于500mm的維修空間。

5、設備進出口管道上,應以靠近管口處設置管道支架;直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。

使用說明

1.系統運行前應檢查管路安裝是否正確，必須按設備上的方向安裝設備。

2.對系統管路進行沖洗，此時設備進出水口閥門必須關閉，打開旁通閥門，隔離設備。

3.檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥.

4.全自動反沖洗過濾器電控箱操作說明

1)接通電源(380v或220v箱內有電路圖) ,打開箱內電閘，電源指示燈亮,過濾器進入正常工作狀態(每次接通電源，機器先排污后復位,進入運行狀態,正常工作指示燈亮)。

2)控制方式

壓差控制(可選):排污時間的設定,設備出廠默認的排污時間為60S,客戶可根據需要自行設定排污時間，設備的清洗排污是由定時和壓差共同控制的，隨著設備濾芯內部雜質的增多，設備進出口(濾芯內外)壓差達到0.05MPa時，設備開始排污，排污時，正在排污指示燈亮，排污閥打開，反沖洗蝶板關閉，設備進行清洗排污工作，壓差小于0.05Mpa且排污時間達到50秒后，恢復正常工作狀態，排污閥關，反沖洗蝶板開。調整壓差的方法就是調整壓差開關(參照相應說明書)。

定時控制:排污時間調整好后，調整清洗周期，默認為24h。當設備連續工作時間達到24h時，設備進行清洗排污工作，60s后恢復正常工作狀態。客戶可根據需要自行設定清洗周期。定時和壓差控制是同時進行互為補充，確保系統正常運行。

手動控制:設備設定了強制排污按鈕，以應對系統特殊需要，放到手動功能即可人為進行強制排污。

扳手控制;特殊情況下，如排污閥打開排污時突然斷電無法關閉，可以用扳手關閉排污閥。

運程控制:控制箱內留有運程控制和信號接口，可根據需要實現集中控制。
