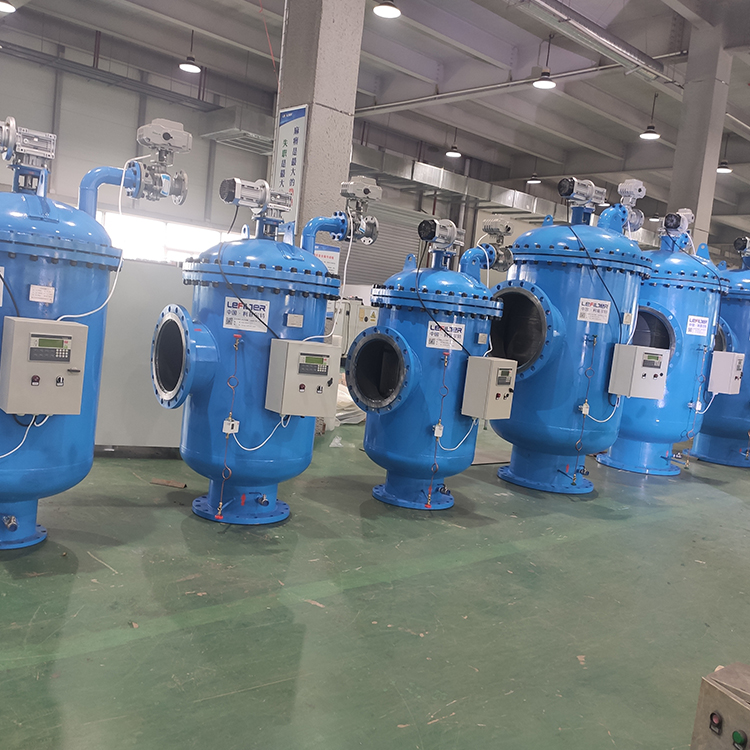

自清洗過濾器產品介紹：

自清洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，后從出口送出。這種自清洗過濾器廣泛地應用領域于冶金、化工、電力、機械、煤炭、造紙制漿、城市給水等行業連續用水的場合，可以有效地去除工業循環水中水中機械雜質。廢水，循環水的過濾，乳化液的再生，管道過濾器廢油過濾處理，冶金行業的煉鐵、煉鋼、軋鋼、連鑄水、高爐水、動力系統等。

全自動反沖洗過濾器反沖洗過程：

(1)減速電機通過中間軸驅動沖洗臂轉動,由定位開關控制沖洗臂的轉動角度,使之與被清洗濾網對正。
(2)排污閥開啟,使被清洗濾網外側(清潔側)與排污之間形成壓力差。
(3)在壓力差的作用下,清潔側液流從被清洗濾網的外側流向內側,進行反沖洗,聚積在濾芯內側的污染物被沖掉并通過排污口排出過濾器。
(4)每個濾網的反沖洗時間已設定,當達到反沖洗設定時間后,排污閥關閉,該濾網的反沖洗過程結束.；減速電機再次驅動沖洗臂轉動,對下一個（組）濾網進行反沖洗,排污閥再次開啟.以此類推對每個（組）濾網進行反沖洗。
(5)自清洗過濾器的濾網清洗完成后,沖洗臂在零位開關的控制下回到原始位置,一個反沖洗周期結束。
(6)由于反沖洗是一個濾網一個濾網的沖洗過程,因此在反沖洗過程中,過濾器仍能保持液流連續的過濾狀態。

全自動反沖洗過濾器反沖洗過程設定：

壓差設定：過濾器上壓差表設有發訊點,用于過濾器壓差設定，設定過濾器的反沖洗過程；
時間設定：過濾器控制箱上設有時間設定裝置,可根據用戶要求設定過濾器反沖洗過程的時間周期；壓差設定和時間設定為自動反沖洗設定過程,兩種設定同時存在,且壓差設定優先；
手動啟動：除壓差設定和時間設定自動反沖洗過程外,還有按TEST鍵手動啟動反沖洗過程,調試檢修時使用。

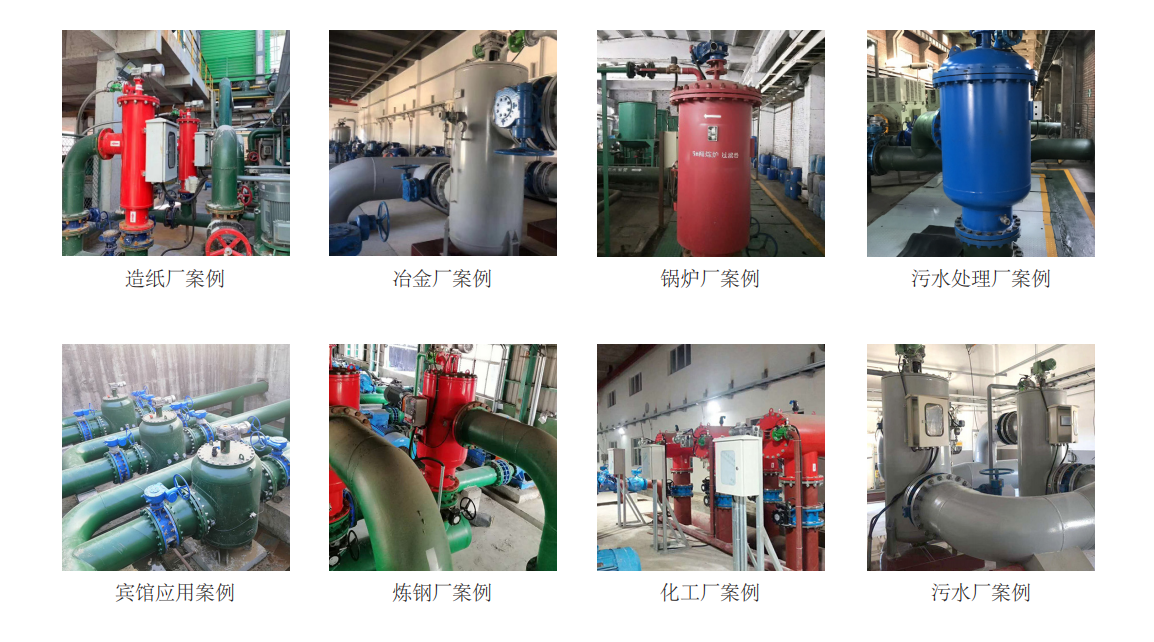

自清洗過濾器的實物案例：
